自動化設備使用撥片式快速切換機構

在機械設備上有很多情形須在運動物體超過某定點時，須做反轉運動或閥門切換等動作。當需要很快速地做轉換時，往往很費事。

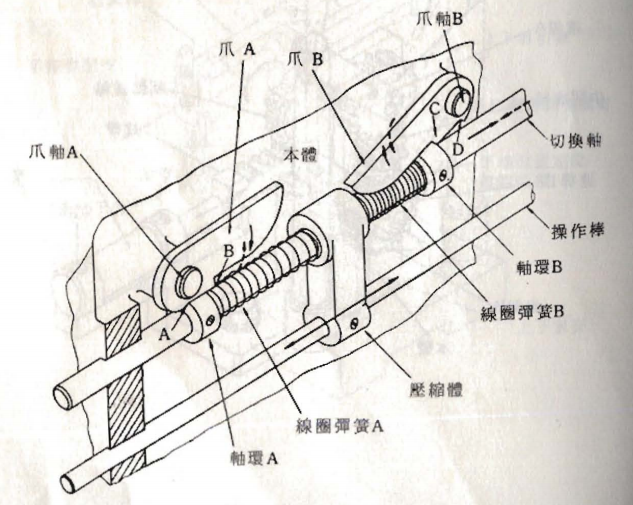

如圖所示，操作棒由左向右慢速移動時，線圈彈簧B受到壓縮，壓縮體的上方碰到爪B的前緣，再慢慢地將爪B往上推升，爪B的C點脫離軸環B,此時，切換軸因壓縮彈簧B的推力而快速地由左向右滑動，達到快速切換的動作。

軸環B會因爪B的D點的段差而停止，此時，軸環A移動到爪A的B點的段差而貼合。

操作棒由向左移動時，其動作與上相同。一般在A、B線圈彈簧強度的設計上采用1比3。

如圖所示馬達反轉開關的切換、剎車的快速切換、皮帶驅動自動機的移帶器切換
